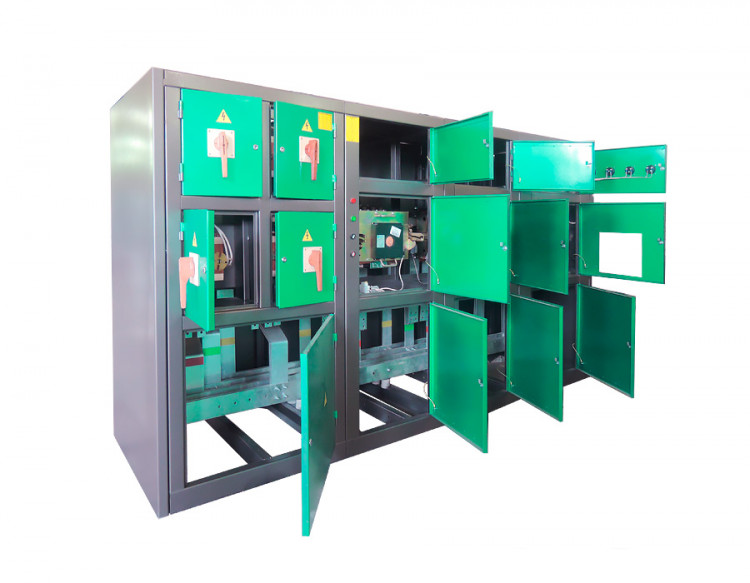

КТП внутрицеховая 63 кВА

Внутрицеховая трансформаторная подстанция КТП-ВЦ 63 кВА представляют собой трансформаторную подстанцию, предназначена для установки внутри объектов промышленного и гражданского строительства. В основном это - горнодобывающие и химические производства, пищевая промышленность, нефтедобывающие и перерабатывающие предприятия, газовая отрасль, ТЭЦ,ГРЭС,АЭС.

В состав внутрицеховой подстанции КТП-ВЦ входят:

• устройство ввода со стороны высокого напряжения (УВН);


• силовой трансформатор;


• распределительное устройство со стороны низкого напряжения (РУНН);

УВН изготавливается в нескольких исполнениях:

• шкаф «глухого ввода», в котором высоковольтные кабели присоединяются непосредственно к выводам силового трансформатора;


• шкаф с выключателем нагрузки с предохранителями типа ПКТ;


• шкаф с вакуумным выключателем.

РУНН состоит из набора шкафов:

• шкафа ввода низшего напряжения (ШНВ);


• шкафов отходящих линий (ШНЛ);


• шкафа секционного (ШНС), только для двух трансформаторных КТП;


• шинопроводы, только для двухрядных КТП;


• шкафа релейного, сигнализации и шкафа учета.

Шкафы РУНН представляют собой сварной металлический каркас, закрытый с боков и сверху металлическими съемными панелями. Оперативное обслуживание шкафов производится с фасада, доступ к ошиновке и кабельным присоединениям осуществляется с задней стороны шкафа. Для удобства обслуживания и монтажа предусмотрены двери, запираемые на замки. В шкафах РУНН установлены автоматические выключатели: на вводе и секционировании - выкатного исполнения; на отходящих линиях - стационарного или выкатного исполнения. Количество и типы шкафов УВН и РУНН определяется в соответствии с пожеланиями заказчика.

Типы силовых трансформаторов, применяемых для КТП-ВЦ:

• масляные – ТБМ, ТМЭ, ТМЗ, ТМФ, ТМГФ;


• сухие – ТСЗГЛ, ТСЗН, ТСЗ;

КТП-ВЦ размещают внутри производственного здания с максимальным приближением к центру питаемых ими групп потребителей электроэнергии с некоторым смещением в сторону источника питания.

Для учета электрической энергии в КТП-ВЦ устанавливаются счетчики активной и реактивной (по заказу) энергии, которые размещаются либо в шкафу учета, либо в приборном отсеке шкафа ШНB в зависимости от компоновки КТП. При необходимости шкафы учета поставляются с обогревом.

В двух трансформаторных КТП-ВЦ предусмотрено секционирование, обеспечивающее отключение выключателя ввода НН и включения секционного выключателя при исчезновении напряжения на вводе или при исчезновении напряжения одной из фаз (т.е. при возникновении несимметричного режима) с автоматическим возвратом схемы в исходное положение при восстановлении параметров. Кроме того, автоматическое переключение происходит при отключении выключателя одного из вводов по какой-либо причине (отключение встроенными в выключатель защитами, при ошибочной работе автоматики.

В КТП-ВЦ предусмотрены следующие виды защит:

• От междуфазных КЗ при помощи высоковольтных предохранителей;


• От неполнофазного режима при перегорании предохранителя.

Двух трансформаторные КТП-ВЦ имеют стандартные условия эксплуатации:

• От однофазных коротких замыканий в РУНН с действием на отключение вводного выключателя;


• Отключение вводного выключателя РУНН с выдержкой времени при исчезновении напряжения на данном вводе;


• Цепей управления и цепей сигнализации автоматическими выключателями;


• От перегрузки с действием на сигнал;


• От несимметричного режима с действием на отключение вводного выключателя.

В комплект поставки, в зависимости от заказа, входят:

• шкафы УВН,


• шкафы РУНН,


• силовой трансформатор,


• переходные короба для соединения шкафов с силовыми трансформаторами,


• приборы измерительные,


• приборы учета (по заказу),


• шинный мост,


• комплект ЗИП (согласно ведомости),


• эксплуатационная документация,(согласно ведомости).

Внутрицеховая подстанция КТП-ВЦ, собранные в транспортные блоки, упаковываются транспортным чехлом и транспортируются в заводской упаковке в закрытых транспортных средствах: железнодорожных вагонах, автомобилях, трюмах судов и т.д. Допускается транспортировка без заводской упаковки при условии обеспечения защиты от атмосферных осадков и исключения механических повреждений. Допускается проводить частичную упаковку и поставку неупакованных изделий при условии обеспечения защиты и исключения механических повреждений.
