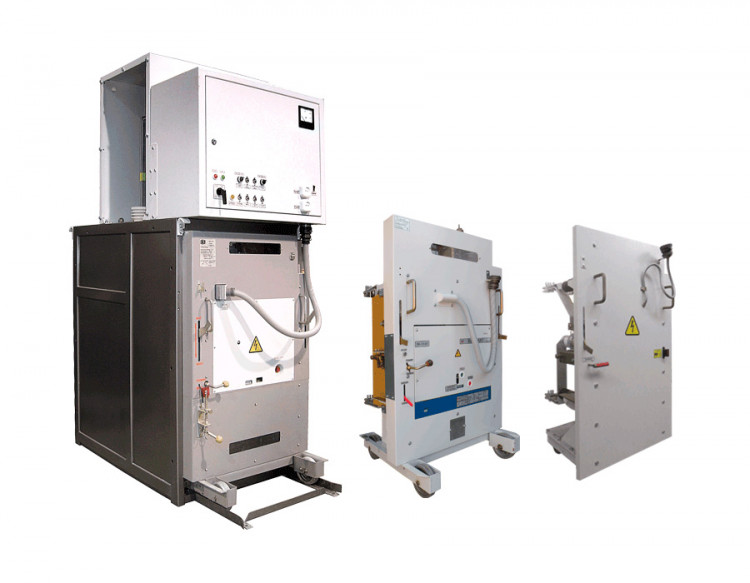

Ячейка КРУ К-26

В ячейках КРУ К-26 могут быть применены любые виды устройств релейной защиты: электромеханическое; микропроцессорное.

Корпус КРУ К-26 представляет собой металлическую листовую сварную конструкцию разделенную листом, горизонтальной шторкой и защитными шторками на отсеки:

• выдвижного элемента;


• верхних разъемных контактов;


• нижних разъемных контактов;

Конструкция ячеек КРУ К-26 предусматривает многоуровневую систему блокировок. Ячейка КРУ К-26 комплектуется любыми типами вакуумных выключателей. В ячейках КРУ К-26 могут быть применены любые виды устройств релейной защиты: электромеханические или микропроцессорные, по согласованию с заказчиком.



КРУ К-26 представляет набор отдельных шкафов с коммутационными аппаратами, приборами измерения, устройствами автоматики и защиты, а также аппаратурой управления, сигнализации и другими вспомогательными устройствами, соединенными между собой в соответствии со схемой электрической расположения КРУ К-26. Ячейки КРУ К-26 представляют собой самостоятельны законченные изделия.



КРУ К-26 состоят из следующих основных сборочных единиц:

• корпус сварной металлоконструкции с аппаратурой;


• выкатного элемента с аппаратурой;


• релейного шкафа, внутри которого расположены устройства защиты и автоматики, аппаратура сигнализации и управления, приборы измерения и другие устройства вспомогательных цепей;


• отсека сборных шин.

Ячейки КРУ К-26 предусматривающих установку одного из типов следующего оборудования: вакуумный выключатель, трансформаторы напряжения, предохранители, разрядники, разъемные контактные соединения главной цепи - имеют выкатной элемент, остальные шкафы его не имеют.



В отсеке выкатного элемента находятся: направляющие для вкатывания выдвижного элемента; полоса с двумя отверстиями для фиксации выдвижного элемента в корпусе; швеллера служащие для захвата механизма доводки в момент захода подвижных контактов на неподвижные; контакты защитного заземления выкатного элемента полосы для крепления контрольного кабеля; защитные шторки; привод заземляющего разъединителя.



В отсеке верхних разъемных контактных соединений главной цепи расположены их неподвижные части, которые крепятся на изоляторах, установленных на кронштейне корпуса.



В отсеке нижних разъемных контактных соединений главной цепи расположены: трансформаторы тока с неподвижными разъемными контактами, заземляющий разъединитель, трансформаторы тока нулевой последовательности, шины кабельной сборки. С задней стороны отсеки верхних и нижних разъемных контактов главной цепи закрыты кожухами.



Отсек сборных шин устанавливается на корпус шкафа и отделен от отсека верхних разъемных контактов листом с проходными изоляторами. В отсеке размещены сборные шины, закрепленные на опорных изоляторах, и отпайки верх отсека закрыт листом. Для связи сборных шин диной секции с другой, при двухрядном расположении шкафов, заводом изготавливается шинный мост.
