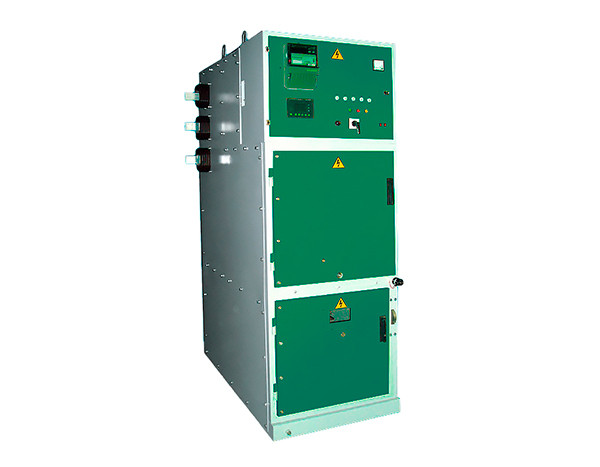

Ячейка КРУ 2-10 (КВ-02-10)

Изделие КРУ 2-10 сертифицировано, имеет сертификаты соответствия и безопасности. Схемы главных цепей КРУ, комплектных распределительных устройств соответствуют схемам главных цепей по ТУ 3414-001-43229919-2002.

Корпус Ячейки КРУ 2-10 представляет собой металлоконструкцию, собранную из листовых гнутых профилей. Процесс изготовления деталей корпуса начинается с конструкторского отдела, далее чертежи отправляются в цех лазерной резки, где на листовом металле происходит раскрой будущих деталей корпуса. По завершении резки заготовки отправляются на гибочный станок, затем производится сварка и подготовка поверхности к порошковой покраске. Толщина металла деталей корпуса варьируется от 1 до 5 мм. Конструкцией корпуса КРУ предусмотрено разделение отсеков на отсек сборных шин, вакуумного выключателя, подключения кабеля, и отсек РЗиА.

Выкатной элемент представляет собой аппаратную тележку, на которой в зависимости от функционального назначения шкафа КРУ может быть установлено различное оборудование.

Шкафы КРУ 2-10 изготавливаются для нужд народного хозяйства и для поставки на экспорт. Климатическое исполнение У категории размещения 3 по ГОСТ 15150. Номинальные значения климатических факторов:

• высота над уровнем моря не более 1000м;


• от –5° С до +40° С – для шкафов КРУ 2-10 ( КВ-02-10 ) без установки подогревателей;


• от –25° С до 40° С – для шкафов КРУ 2-10 ( КВ-02-10 ) с установкой подогревателей в релейном шкафу КРУ 2-10 ( КВ-02-10 ).


• При температуре свыше +35° С номинальные токи 1600А и 3150А снижаются на 5%.


• Окружающая среда невзрывоопасная, не содержащая газов, испарений, химических отложений, токопроводящей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.

Шторочный механизм КРУ 2-10 предназначен для защиты персонала от поражения электрическим током при выполнении регламентных работ внутри отсека выкатного элемента без снятия напряжения со сборных шин или ввода.

При отсутствии выкатного элемента в отсеке или нахождении его в контрольном положении шторки перекрывают отверстия проходных изоляторов, исключая прикосновение к токоведущим частям, находящимся под напряжением. Шторки приводятся в действие приводом и двигаются по направляющим вертикально всегда в одном направлении.

Для обеспечения безопасности во время выполнения регламентных работ шторки закрыты. Закрытие происходит под действием силы тяжести.
